Вал промежуточный демультипликатора 12JSD160T-1707051

Описание

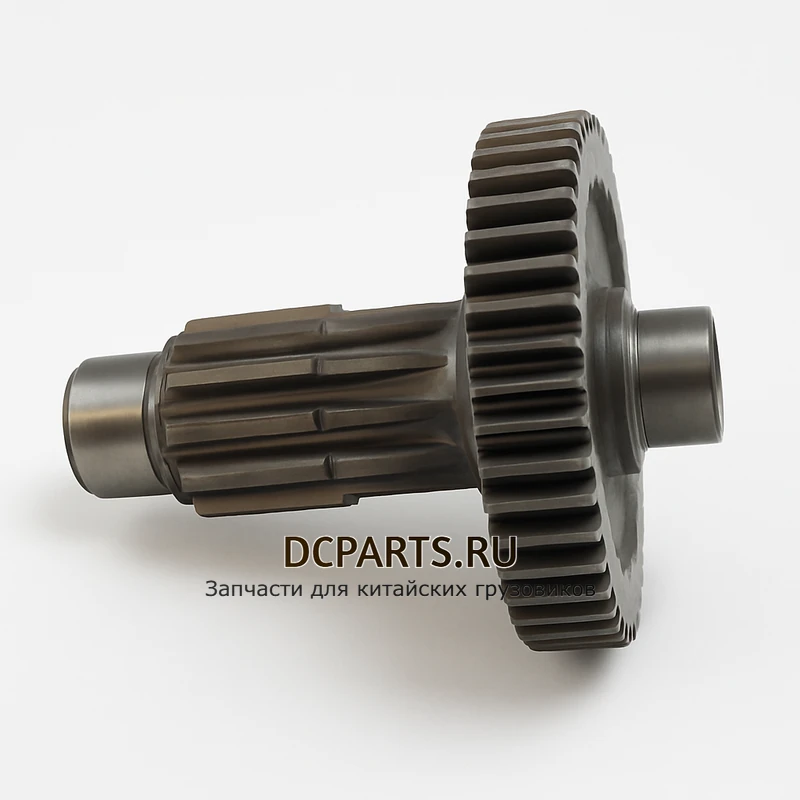

Вал промежуточный демультипликатора (короткий) с шестерней 12JSD160T-1707051 — оригинальная запасная часть производства Shaanxi Fast Gear Corporation, применяемая в составе 12-ступенчатых синхронизированных коробок передач серии 12JSD160T (Fast Gear Fuller). Деталь входит в узел демультипликатора (планетарной/диапазонной передачи) и работает в паре со второй (длинной) ветвью промежуточного вала, обеспечивая передачу крутящего момента от первичного вала к выходному через шестерни демультипликатора.

Аналоги и сопутствующие позиции, с которыми вал работает в одном блоке: шестерня 12JSD160T-1707056, длинный промежуточный вал 12JSD160T-1707050. Корректное сочетание этих деталей по комплекту обязательно при ремонте — иначе возникает разнопар по зубчатому зацеплению.

Технические характеристики

• Артикул: 12JSD160T-1707051
• Производитель: SHAANXI FAST GEAR CORPORATION (КНР)
• Тип детали: вал промежуточный демультипликатора, короткий (с шестернёй)
• Количество зубьев шестерни: 12 / 51 (Z=12/51)
• Общая длина: 210 мм
• Габариты: 210 × 180 × 180 мм
• Вес: 8 600 г
• Материал: легированная цементируемая сталь (с поверхностной закалкой зубьев)
• Количество в КПП: 1 шт.

Применяемость

Деталь устанавливается в коробку передач Fast Gear 12JSD160T (12-ступенчатая, 12 передач вперёд + 2 назад, два промежуточных вала, входной момент до 1 600 Н·м, мощность до 258 кВт / 350 л.с., масса без масла около 350 кг, заправочный объём ~17 л трансмиссионного масла).

КПП 12JSD160T (и её ближайшие модификации 12JSD160TA / G20068) штатно ставится на тяжёлую коммерческую технику китайского и российского рынков:

• Shaanxi / Shacman — серии F2000, F3000, M3000, X3000, X5000 (тягачи, самосвалы, миксеры);
• Sinotruk HOWO — самосвалы и тягачи 6×4, 8×4;
• FAW J6, FAW CA3250/3310;
• DongFeng, Foton Auman, CAMC, BAW, JAC, Beifang Benchi (North-Benz);
• МАЗ, Урал, КрАЗ, КамАЗ — модели с китайскими КПП Fast Gear (при заводской/сервисной адаптации);
• спецтехника XCMG, Sany — автокраны, бетоносмесители, карьерные самосвалы.

Тип техники: седельные тягачи, самосвалы (в том числе карьерные), бортовые грузовики, миксеры, автокраны, автобусы и автобусные шасси.

Назначение узла демультипликатора

Демультипликатор удваивает число передач основной 6-ступенчатой части коробки за счёт двух режимов — пониженного и повышенного. Промежуточный вал передаёт момент от входного блока к выходным шестерням через зубчатое зацепление; короткая ветвь (артикул 12JSD160T-1707051) расположена со стороны главного вала и работает синхронно с длинной. Износ или скол зубьев этого вала проявляется хрустом и вибрацией при включении пониженного диапазона.

Рекомендации по замене

Замену вала демультипликатора рекомендуется выполнять комплектом: пара промежуточных валов (короткий + длинный), сопрягаемые шестерни демультипликатора, подшипники промежуточных валов, синхронизатор демультипликатора. После сборки обязательны: регулировка осевого зазора, проверка пятна контакта зубьев, заливка свежего трансмиссионного масла спецификации SAE 80W-90 / 85W-140 GL-4 или GL-5 (по регламенту Fast Gear).
