Шток пневмоцилиндра в сборе 12JSD200T-1707060-1
- Наличие
- В наличии
- Дата обновления
- обновлено
- Код товара
- код в системе: DCP-10525
Описание
Что важно знать о детали
Описание

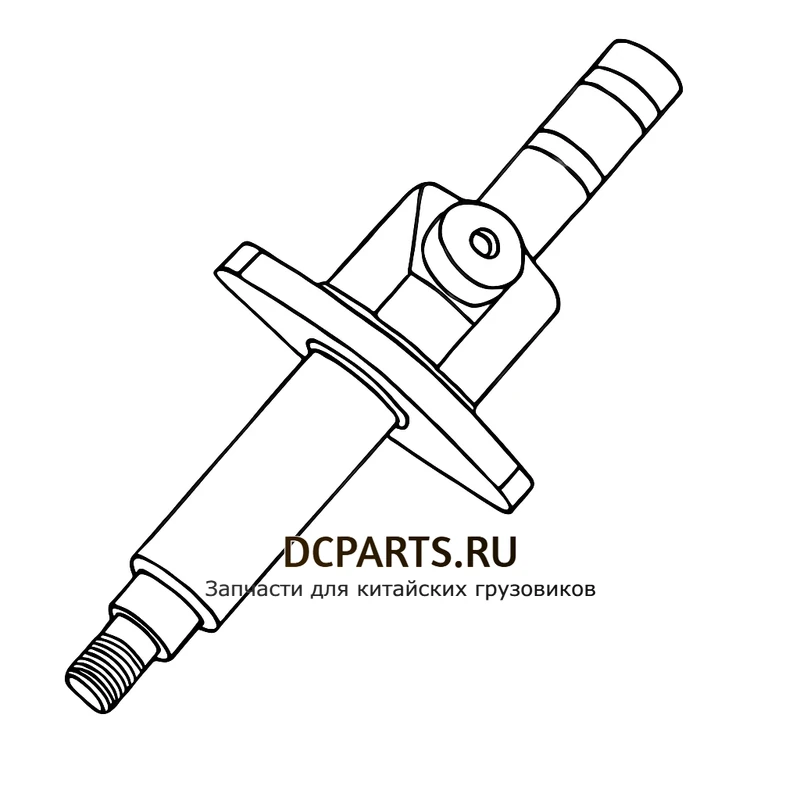

Шток пневмоцилиндра делителя в сборе — артикул 12JSD200T-1707060-1 — силовой исполнительный элемент пневматической системы переключения демультипликатора в коробках передач серии JSDX. Шток передаёт усилие от поршня пневмоцилиндра на вилку демультипликатора, обеспечивая переключение между пониженным (L) и повышенным (H) диапазонами.
Узел работает под давлением воздуха 5–8 бар, которое подаётся от пневмосистемы автомобиля через клапан управления делителем. При нажатии кнопки делителя на рукоятке КПП ЭМ-клапан открывает магистраль, воздух давит на поршень, шток перемещается и сдвигает вилку демультипликатора. Полный ход штока — около 40 мм. Компонент поставляется в сборе с поршнем, уплотнительными манжетами и стопорными элементами — готов к установке без дополнительной комплектации.
Производитель — Shaft-Gear. Деталь изготовлена по чертежам оригинального поставщика с соблюдением допусков по диаметру штока и твёрдости поверхности (хромирование рабочей зоны).
Технические характеристики
| Артикул | 12JSD200T-1707060-1 |
| Бренд | Shaft-Gear |
| Серия КПП | JSDX (12JSD200T и совместимые модификации) |
| Тип запчасти | Шток пневмоцилиндра делителя (в сборе с поршнем и манжетами) |
| Длина штока | 295 мм |
| Диаметр штока | 25,5 мм |
| Рабочее давление воздуха | 5–8 бар |
| Тип автомобиля | Грузовик (тяжёлый, самосвал, тягач) |
Применяемость
Шток 12JSD200T-1707060-1 применяется на коробках передач серии JSDX, устанавливаемых на грузовые автомобили:
- Shaanxi / Shacman — X3000, H3000, X6000 (самосвалы, тягачи, спецтехника)
- Dayun — тяжёлые грузовики серии CGC с КПП 12JSD200T
КПП серии 12JSD200T — 12-ступенчатая двухвальная механическая коробка с пневматическим делителем. Рассчитана на крутящий момент до 2 000 Нм, используется в самосвалах грузоподъёмностью 25–50 т и магистральных тягачах.
Особенности и преимущества
- Поставляется в сборе — шток, поршень, манжеты, стопорные кольца укомплектованы
- Хромированная рабочая поверхность штока — высокая износостойкость и коррозионная стойкость
- Изготовлен по допускам оригинала — точная посадка в корпус цилиндра без доработки
- Совместим с широким рядом модификаций серии JSDX — уточняйте модель КПП перед заказом
FAQ
Частые вопросы о товаре
Подборка ответов помогает быстрее ориентироваться в каталоге и оформить заказ без звонков в поддержку.
На какие КПП подходит шток 12JSD200T-1707060-1?
Шток предназначен для коробок передач серии JSDX, включая модификацию 12JSD200T. Устанавливается на грузовики Shaanxi/Shacman (X3000, H3000, X6000) и Dayun с данной серией КПП. Перед заказом уточните модель коробки передач.
Шток поставляется в сборе или только сам шток?
Поставляется в сборе: шток, поршень, уплотнительные манжеты и стопорные элементы. Готов к установке без докупки дополнительных комплектующих.
Каковы основные размеры штока 12JSD200T-1707060-1?
Длина штока — 295 мм, диаметр рабочей части — 25,5 мм. Рабочее давление воздуха в цилиндре — 5–8 бар.
Как понять, что шток пневмоцилиндра делителя неисправен?
Основные признаки: делитель не переключается или переключается с задержкой, самопроизвольно выбивается из диапазона, видна утечка масла или слышно шипение воздуха из корпуса цилиндра делителя.
Можно ли заменить только манжеты штока, без замены штока в сборе?
Технически возможно при отсутствии задиров на рабочей поверхности штока. Однако при пробеге свыше 300 000 км рекомендуется замена штока в сборе — это исключает повторный выход из строя из-за износа хромированного покрытия.
Диагностика
Частые неисправности
Типичные поломки и рекомендации по устранению для узлов, где применяется эта запчасть.
Делитель не переключается в режим H или L
При нажатии кнопки делителя на рукоятке КПП диапазон не меняется — коробка остаётся в прежнем режиме. Причина: задир или механический износ штока, повреждение уплотнительных манжет поршня, падение давления воздуха ниже 5 бар из-за утечки в магистрали.
Рекомендации: Проверить давление в пневмосистеме (норма 6–8 бар). Осмотреть шток на задиры и деформации. Заменить шток 12JSD200T-1707060-1 в сборе. Одновременно заменить уплотнительные кольца корпуса цилиндра и продуть воздушные магистрали.
Самопроизвольное переключение делителя при движении
Делитель самовольно выбивается из диапазона H или L без команды водителя. Причина — износ фиксирующих элементов штока, люфт в соединении шток–вилка демультипликатора, неисправность ЭМ-клапана управления делителем.
Рекомендации: Проверить фиксацию штока в рабочем положении, зазор в соединении вилка–шток. Заменить шток 12JSD200T-1707060-1. Проверить ЭМ-клапан и кнопку управления делителем на рукоятке.
Утечка масла или воздуха из пневмоцилиндра делителя
Видимая утечка масла из корпуса цилиндра делителя или шипение воздуха при работе. Причина — износ или разрушение манжет поршня штока, задир рабочей поверхности штока, создающий путь для утечки.
Рекомендации: Заменить шток 12JSD200T-1707060-1 в сборе — новый комплект включает все манжеты. Осмотреть внутреннюю поверхность корпуса цилиндра на наличие задиров. При повреждении корпуса заменить его отдельно.
Медленное или неполное переключение делителя
Переключение диапазона происходит с задержкой 2–5 сек или делитель не доходит до конечного положения. Причина — частичная утечка воздуха через изношенные манжеты штока, загрязнение рабочей полости цилиндра, подмерзание влаги в магистрали зимой.
Рекомендации: Проверить осушитель воздуха пневмосистемы. Продуть магистрали. Заменить шток 12JSD200T-1707060-1. Проверить обратный клапан управления делителем.
