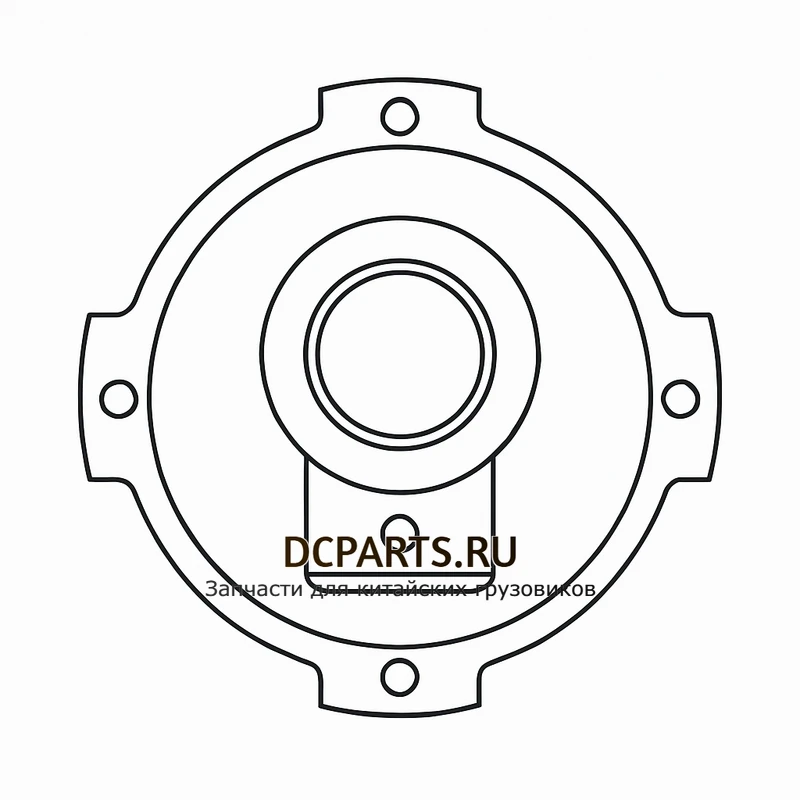

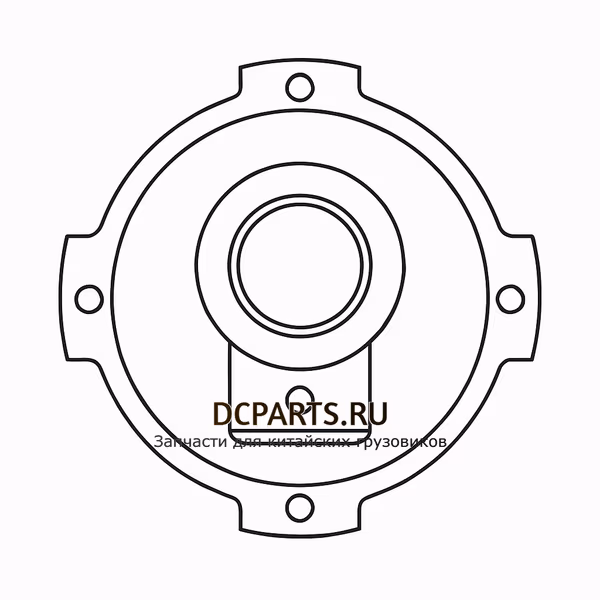

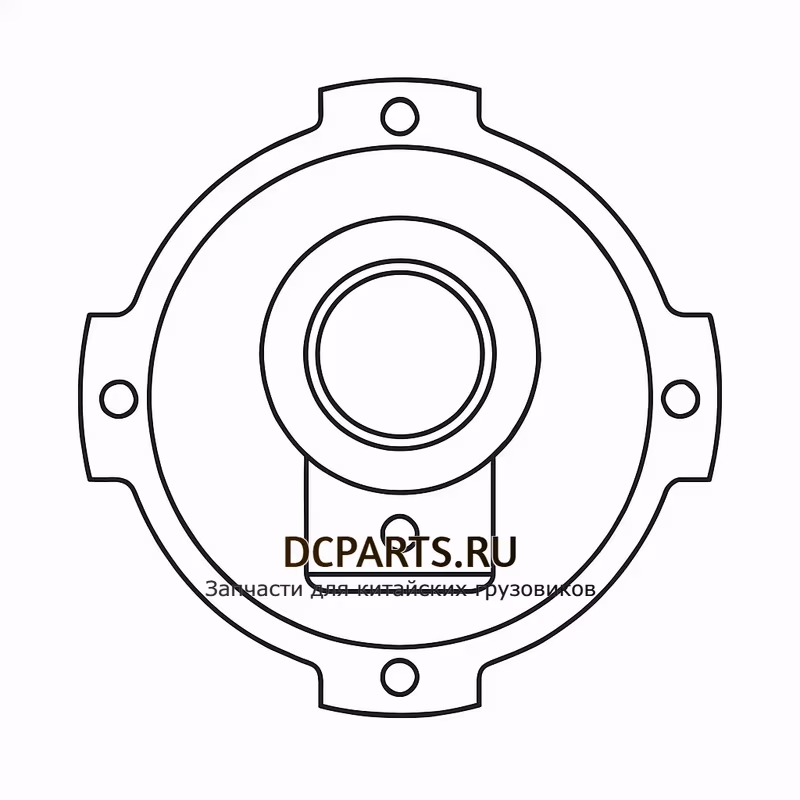

Корпус пневмоцилиндра 12JSD200T-1707062-1
- Наличие
- В наличии
- Дата обновления
- обновлено
- Код товара
- код в системе: DCP-10526
Описание
Что важно знать о детали
Описание
Корпус пневмоцилиндра делителя — артикул 12JSD200T-1707062-1 — предназначен для воздушной системы переключения демультипликатора в коробках передач серии JSDX. Корпус является основным несущим элементом пневмоцилиндра: принимает давление сжатого воздуха и обеспечивает перемещение штока выбора диапазона. Изготовлен из высококачественного алюминиевого сплава, стойкого к воздействию масла, давлению воздуха и вибрационным нагрузкам.
Производитель — Shaft-Gear. Полностью взаимозаменяем с оригинальным компонентом китайских КПП серии JSD/JSDX.
Технические характеристики
| Артикул | 12JSD200T-1707062-1 |
| Бренд | Shaft-Gear |
| Серия КПП | JSDX (серия 12JSD200T и совместимые) |
| Тип запчасти | Корпус пневмоцилиндра делителя (демультипликатора) |
| Высота | 66,5 мм |
| Наружный диаметр | 128 / 112,5 / 50 мм |
| Внутренний диаметр | 83,5 / 25 мм |
| Тип автомобиля | Грузовик (тяжёлый) |
Применяемость
Корпус пневмоцилиндра 12JSD200T-1707062-1 применяется на коробках передач серии JSDX, устанавливаемых на грузовые автомобили:
- Shaanxi / Shacman — серии X3000, H3000 и другие с КПП серии JSDX
- Dayun — тяжёлые грузовики, оснащённые КПП серии 12JSD200T
КПП серии 12JSD200T — 12-ступенчатая полностью синхронизированная тихоходная механическая коробка передач с двумя промежуточными валами и пневматическим управлением делителем. Широко применяется на китайских тяжёлых грузовиках грузоподъёмностью от 20 до 50 тонн.
Особенности и преимущества
- Изготовлен по допускам оригинального компонента — точное соответствие геометрии посадочных мест
- Высококачественный материал корпуса — стойкость к давлению, маслу и вибрации
- Сертифицированная продукция Shaft-Gear, всегда в наличии на складах в Москве, Краснодаре, Екатеринбурге
- Совместим с широким рядом КПП серии JSDX — уточняйте применяемость перед заказом
FAQ
Частые вопросы о товаре
Подборка ответов помогает быстрее ориентироваться в каталоге и оформить заказ без звонков в поддержку.
На какие автомобили устанавливается корпус 12JSD200T-1707062-1?
Корпус 12JSD200T-1707062-1 применяется на грузовиках Shaanxi/Shacman и Dayun, оснащённых КПП серии 12JSD200T и JSDX. Уточняйте модель коробки до заказа.
Какие габариты у корпуса 12JSD200T-1707062-1?
Высота 66,5 мм. Наружный диаметр 128/112,5/50 мм, внутренний диаметр 83,5/25 мм.
Что такое корпус пневмоцилиндра делителя и зачем он нужен?
Пневмоцилиндр делителя — это узел, который под давлением сжатого воздуха перемещает шток выбора диапазона (H/L). Корпус является основным несущим элементом, принимающим давление и обеспечивающим герметичность системы.
Есть ли корпус в наличии?
Товар в наличии на складах в Москве, Краснодаре и Екатеринбурге. Отправка в день оплаты, доставка до ТК бесплатно.
Диагностика
Частые неисправности
Типичные поломки и рекомендации по устранению для узлов, где применяется эта запчасть.
Неработа делителя: не переключается диапазон
Делитель/демультипликатор не переключается, выбор диапазона отсутствует. Чаще всего причина — повреждение или износ корпуса цилиндра или уплотнительных колец.
Рекомендации: Заменить корпус пневмоцилиндра 12JSD200T-1707062-1. Проверить целостность воздушных магистралей и уплотнительных колец. Проверить давление воздуха в пневмосистеме.
Утечка воздуха из пневмоцилиндра делителя
Утечка воздуха из пневмоцилиндра: делитель срабатывает с запаздыванием или пропускает переключение. Причина — износ уплотнительных колец или микротрещина корпуса.
Рекомендации: Осмотреть корпус на микротрещины и повреждения. Заменить корпус 12JSD200T-1707062-1 и все уплотнительные кольца. Проверить качество воздушного компрессора.
Зависание штока цилиндра
Шток цилиндра не возвращается в исходное положение, делитель застревает в одном диапазоне. Причина — механическое повреждение или отсутствие смазки.
Рекомендации: Проверить масло в КПП, осмотреть шток цилиндра на задиры. При необходимости заменить корпус 12JSD200T-1707062-1.
