Вилка переключения передач 1358.306.081
- Наличие
- В наличии
- Дата обновления
- обновлено
- Код товара
- код в системе: DCP-10808
Описание
Что важно знать о детали
Описание

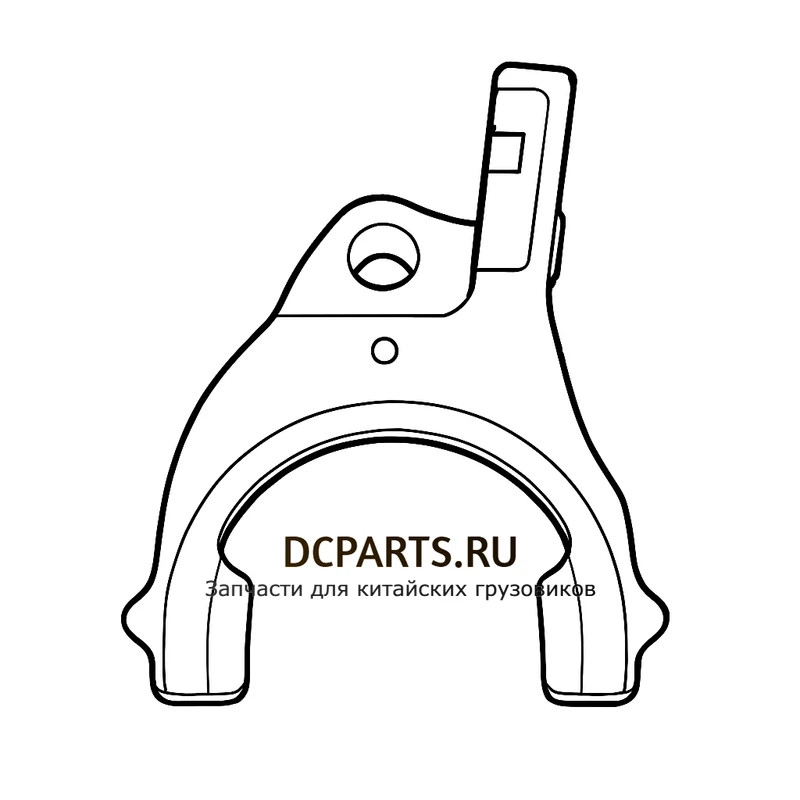

Вилка переключения передач 1358.306.081 производства ZF — оригинальная деталь механизма переключения для роботизированных коробок передач ZF TraXon 12TX2621TD. Вилка передаёт усилие от штока актуатора к муфте синхронизатора, обеспечивая точное и быстрое перемещение муфты при выборе передачи. От геометрии и состояния вилки напрямую зависит чёткость переключений, износ синхронизатора и работа алгоритма управления АМТ. Деталь выполнена из высокопрочного легированного сплава с износостойким покрытием рабочих поверхностей.
Технические характеристики
- Артикул: 1358.306.081
- Производитель: ZF
- Серия КПП: ZF TraXon
- Модель КПП: 12TX2621TD
- Высота вилки: 175 мм
- Ширина вилки: 82 / 145 мм
- Материал: легированная сталь с износостойким покрытием контактных башмаков
Применяемость
Вилка 1358.306.081 устанавливается на роботизированные коробки передач ZF TraXon 12TX2621TD (12 ступеней + 4 задние, входной момент 2600 Н·м). Применяется на тяжёлых грузовиках китайского и европейского производства:
- Sitrak C7H, C9H 6×4 и 6×2
- Shaanxi/Shacman X3000, X5000, M3000S, H3000
- FAW J7, JH6, J6P
- DongFeng KX, KL, GX, Tianlong Flagship
- JAC K5, K7 Galloti
- Sinotruk HOWO T7H, TX7, T5G
- Foton Auman EST-A
Особенности
Вилка работает в паре с пневматическим актуатором — при подаче давления шток перемещается, заставляя вилку толкать муфту синхронизатора. Чёткая работа узла критична для роботизированной коробки: блок управления TCU контролирует положение муфты по датчикам перемещения, и при люфтах или износе башмаков вилки выдаёт ошибки переключения. Замену детали следует выполнять одновременно с проверкой штока актуатора, направляющих и муфты.
FAQ
Частые вопросы о товаре
Подборка ответов помогает быстрее ориентироваться в каталоге и оформить заказ без звонков в поддержку.
Можно ли применить вилку 1358.306.081 вместо 1358.306.082?
Нет. Это вилки с разными геометриями (высота и ширина «ушей» отличаются), они обслуживают разные муфты в КПП. Установка неподходящей вилки приведёт к быстрой поломке синхронизатора и ошибкам TCU.
Надо ли менять вилку вместе с муфтой синхронизатора?
Не всегда. Решение принимается после дефектовки. Если муфта имеет выработку или выкрашивания в зоне контакта с вилкой, её меняют вместе с вилкой и кольцом синхронизатора. При этом проводится адаптация TCU.
Какие признаки износа вилки?
Толчки и рывки при переключении, «выбивание» передачи под нагрузкой, увеличение времени переключения, ошибки TCU по положению муфты, посторонние стуки из КПП.
Из какого материала изготовлена вилка?
Оригинальная вилка ZF изготовлена из легированной стали с износостойким покрытием рабочих башмаков (часто с напылением спечённых сплавов). Это обеспечивает высокую прочность и ресурс в условиях сильных нагрузок.
На какие грузовики подходит вилка?
На все автомобили с КПП ZF TraXon 12TX2621TD: Sitrak C7H/C9H, Shaanxi/Shacman X3000/X5000/M3000S/H3000, FAW J7/JH6/J6P, DongFeng Tianlong KX/KL/GX, JAC K5/K7, Sinotruk HOWO T7H/TX7/T5G, Foton Auman EST-A.
Нужна ли адаптация КПП после замены вилки?
Да. После замены вилки обязательно выполняется процедура «обучения положений муфт» (gear position learning) в ZF Testman/Acumen. Без неё TCU может выдавать ошибки и переключаться некорректно.
Диагностика
Частые неисправности
Типичные поломки и рекомендации по устранению для узлов, где применяется эта запчасть.
Износ башмаков вилки
Контактные поверхности (башмаки) вилки, прижимающие муфту синхронизатора, изнашиваются. Появляется люфт, КПП начинает переключаться с толчками, возможны «вылетание» выбранной передачи под нагрузкой.
Рекомендации: Заменить вилку 1358.306.081 в сборе, проверить состояние муфты синхронизатора и колец. Не пренебрегать появлением толчков — износ вилки быстро приводит к разрушению синхронизатора.
Деформация вилки
Рывки при переключениях с неисправным сцеплением, работа «в» ручном режиме без соблюдения режима оборотов или входящие в резонанс бъеффы КПП приводят к изгибу вилки. Муфта перекашивается, выходит из строя синхронизатор.
Рекомендации: Дефектную вилку править запрещено — только замена на свежую. Обязательно проверить состояние и регулировку сцепления.
Заедание вилки на штоке
При загрязнённом масле или износе направляющих вилка начинает двигаться рывками по штоку. Это вызывает задержку переключения, ошибки TCU, пониженную динамику автомобиля.
Рекомендации: Промыть КПП, заменить масло и фильтр, проверить состояние вилки и штока. При необходимости полная замена узла.
Обрыв вилки
При значительных ударных нагрузках (буксовка, заклинивание муфты) возможен обрыв «ушей» вилки. Передача перестаёт включаться, КПП блокируется в аварийном режиме.
Рекомендации: Срочный ремонт с разборкой КПП. Обязательна дефектовка муфты, синхронизатора, штока и пневмопривода.
