Вилка переключения передач 1358.306.082
- Наличие
- В наличии
- Дата обновления
- обновлено
- Код товара
- код в системе: DCP-10807
Описание
Что важно знать о детали
Описание

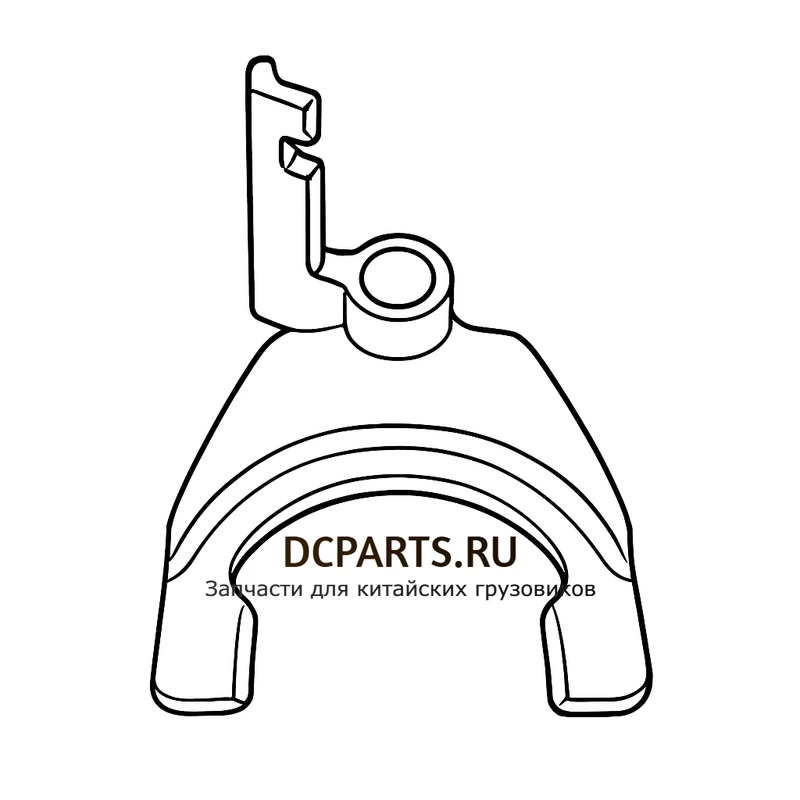

Вилка переключения передач 1358.306.082 производства ZF — оригинальный элемент механизма переключения роботизированной коробки передач ZF TraXon 12TX2621TD. Вилка предназначена для парной работы с вилкой 1358.306.081 и обслуживает другую муфту синхронизатора в основном узле переключения. Усилие передаётся от штока пневматического актуатора к муфте, выполняя точное перемещение и зацепление выбранной передачи. Качественная заводская обработка посадочного отверстия Ø25 мм под вал и упрочнённые рабочие башмаки обеспечивают высокую долговечность узла.
Технические характеристики
- Артикул: 1358.306.082
- Производитель: ZF
- Серия КПП: ZF TraXon
- Модель КПП: 12TX2621TD
- Высота вилки: 175 / 184 мм
- Ширина вилки: 82,5 / 144 мм
- Диаметр отверстия под вал: 25 мм
- Материал: легированная сталь с упрочнённым покрытием рабочих поверхностей
Применяемость
Вилка 1358.306.082 устанавливается на роботизированные коробки передач ZF TraXon 12TX2621TD (12 ступеней + 4 задние, входной крутящий момент до 2600 Н·м, диапазон передаточных чисел 12,29–0,78). Используется на грузовых автомобилях:
- Sitrak C7H, C9H 6×4 и 6×2
- Shaanxi/Shacman X3000, X5000, M3000S, H3000
- FAW J7, JH6, J6P
- DongFeng KX, KL, GX, Tianlong Flagship
- JAC K5, K7 Galloti
- Sinotruk HOWO T7H, TX7, T5G
- Foton Auman EST-A
Особенности
Вилка 1358.306.082 имеет схожую с 1358.306.081 геометрию, однако отличается высотой башмаков (175/184 мм) и шириной (82,5/144 мм), что определяется конструкцией соответствующего синхронизирующего узла. Деталь работает в паре с пневматическим актуатором: TCU подаёт команду на выбор передачи, актуатор перемещает шток, и вилка точно позиционирует муфту. От корректной работы вилки зависят чёткость переключений, ресурс синхронизатора и стабильность работы алгоритма АМТ.
FAQ
Частые вопросы о товаре
Подборка ответов помогает быстрее ориентироваться в каталоге и оформить заказ без звонков в поддержку.
Чем отличаются вилки 1358.306.082 и 1358.306.081?
Близкие по конструкции, но отличаются размерами: 1358.306.081 имеет высоту 175 мм и ширину 82/145 мм, а 1358.306.082 — высоту 175/184 мм, ширину 82,5/144 мм и отверстие под вал Ø25 мм. Они обслуживают разные муфты в КПП и не взаимозаменяемы.
Какой диаметр вала подходит для вилки 1358.306.082?
Посадочное отверстие под вал — 25 мм. При ремонте обязательно проверяется и состояние вала — при выработке вал меняется вместе с вилкой.
Почему вилку нельзя «исправить» рихтовкой?
Вилка изготовлена из легированной стали с последующей термообработкой и имеет высокую прочность, но низкую пластичность. Попытка «выпрямить» изогнутую вилку приведёт к микротрещинам и обрыву в эксплуатации.
На каких автомобилях применяется?
На всех грузовиках с коробкой ZF TraXon 12TX2621TD: Sitrak C7H/C9H, Shaanxi/Shacman X3000/X5000/M3000S/H3000, FAW J7/JH6/J6P, DongFeng Tianlong KX/KL/GX, JAC K5/K7, Sinotruk HOWO T7H/TX7/T5G, Foton Auman EST-A.
Сколько вилок всего в КПП ZF TraXon и стоит ли менять их все сразу?
В узле переключения КПП несколько вилок (для основного диапазона, делителя и демультипликатора). Износ обычно неравномерный, поэтому меняют только неисправные. При капитальном ремонте КПП вилки осматриваются все и меняются при выявленных дефектах.
Нужен ли особый инструмент для замены вилки?
Да. Для разборки КПП ZF TraXon применяются фирменные съёмники и подставки ZF, а для адаптации после ремонта — диагностический комплекс ZF Testman или Acumen. Самостоятельный ремонт без этого оборудования не рекомендуется.
Диагностика
Частые неисправности
Типичные поломки и рекомендации по устранению для узлов, где применяется эта запчасть.
Износ рабочих башмаков
Контактные поверхности вилки, работающие по муфте синхронизатора, изнашиваются от постоянного трения. Появляется люфт, переключения становятся резкими, может «выбиваться» передача.
Рекомендации: Заменить вилку 1358.306.082 с обязательной дефектовкой муфты и колец синхронизатора. Рекомендуется проверить и парную вилку 1358.306.081 в том же узле.
Разбивание посадочного отверстия Ø25 мм
Работа с изношенным валом или с перегрузкой приводит к разбиванию отверстия. Появляется поперечный люфт, вилка «ходит» по валу, позиционирование муфты нарушается.
Рекомендации: Заменить вилку, проверить вал и направляющие штока актуатора. При необходимости — замена вала и фиксаторов.
Изгиб вилки при резких переключениях
При резких переключениях «в» ручном режиме или при перегрузке вилка может изогнуться в районе шейки. Синхронизатор работает с перекосом, быстро изнашиваются кольца и муфта.
Рекомендации: Ремонт (рихтовка) вилки не допускается — только замена. Параллельно проверить работу сцепления и подвода воздуха к актуатору.
Коррозия при длительной стоянке
При длительной стоянке без запуска и попадании влаги в корпус КПП поверхность вилки первым из всех элементов покрывается ржавчиной. Ржавчина «слизывается» на муфту и кольцо, вызывая скорый износ.
Рекомендации: Заменить вилку при видимой коррозии, устранить причину попадания влаги (сапун, сальники), полностью заменить масло КПП.
