Синхронизатор половинки 16JS200T-1701040
- Наличие
- В наличии
- Дата обновления
- обновлено
- Код товара
- код в системе: DCP-7025
Описание
Что важно знать о детали
Описание
Синхронизатор половинки (SPLITER) первичного вала — артикул 16JS200T-1701040 — синхронизирующий узел делителя (SPLITER) в 16-ступенчатой коробке передач SHAANXI FAST GEAR 16JS200TA / 16JSD200TA. Делитель (SPLITER) удваивает число передач основной секции, переключаясь пневматически. Синхронизатор устанавливается на первичном валу и обеспечивает безударное включение половинки: выравнивает угловые скорости вала и шестерни делителя до их зацепления.

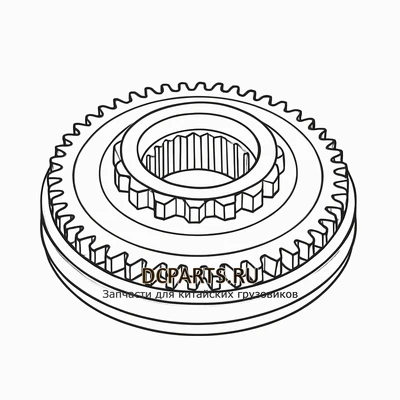

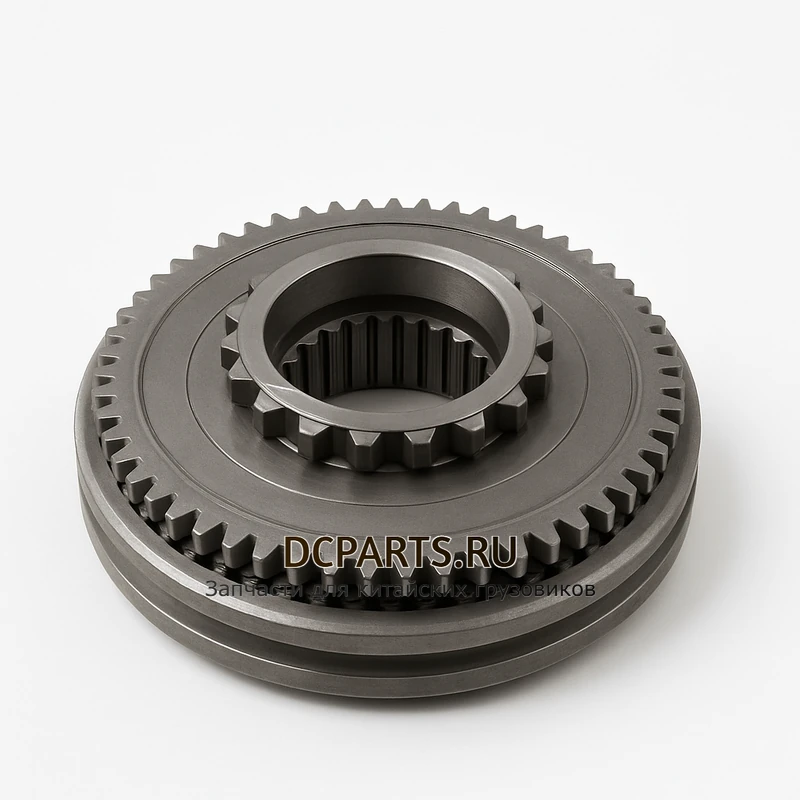

Конструктивно — классический блок синхронизатора: ступица с 18 наружными шлицами посажена на первичный вал (16 внутренних шлицев), по наружным шлицам перемещается скользящая муфта с блокирующими кольцами. Наружный диаметр 172 мм, толщина 74 мм. Вес — 5 кг. Производитель — SHAANXI FAST GEAR (оригинал).
Технические характеристики
| Артикул | 16JS200T-1701040 |
| Бренд | SHAANXI FAST GEAR (оригинал) |
| Модели КПП | 16JS200TA, 16JSD200TA |
| Тип запчасти | Синхронизатор делителя (SPLITER) первичного вала |
| Наружный диаметр | 172 мм |
| Внутренний диаметр | 57 мм |
| Толщина | 74 мм |
| Наружные шлицы | 18 |
| Внутренние шлицы | 16 |
| Вес | 5 000 г |
| Габариты | 170 × 170 × 75 мм |
| Количество в КПП | 1 |
Применяемость
Синхронизатор 16JS200T-1701040 устанавливается в КПП 16JS200TA и 16JSD200TA — 16-ступенчатые полностью синхронизированные коробки передач с двумя промежуточными валами производства SHAANXI FAST GEAR. Рассчитаны на крутящий момент до 2 000 Нм. Применяются на грузовых автомобилях:
- SHAANXI (Shacman) — X3000, H3000, F3000 с КПП 16JS200TA
- DONG FENG — тяжёлые серии с КПП 16JS200TA
- JAC — тяжёлые грузовики с Fast Gear 16JS
- CAMC — тягачи и самосвалы с КПП 16JS
- BAW — грузовики с КПП 16JS серии
Особенности и преимущества
- Оригинал SHAANXI FAST GEAR — точное соответствие посадочным размерам первичного вала
- Отвечает за переключение делителя (половинок передач) — критически важный узел для равномерного движения под нагрузкой
- Прямая замена без доработки
Применяемость
Где стоит эта деталь
Запчасть устанавливается на эти модели КПП. Кликните на схему, чтобы увидеть точное место установки в каталоге.
FAQ
Частые вопросы о товаре
Подборка ответов помогает быстрее ориентироваться в каталоге и оформить заказ без звонков в поддержку.
На какие автомобили устанавливается синхронизатор 16JS200T-1701040?
Устанавливается в КПП 16JS200TA и 16JSD200TA. Применяется на Shacman X3000/H3000, DONG FENG, JAC, CAMC, BAW с данными КПП.
Каковы размеры синхронизатора 16JS200T-1701040?
Наружный диаметр 172 мм, внутренний диаметр 57 мм, толщина 74 мм, 18 наружных и 16 внутренних шлицов, вес 5 кг.
Какие симптомы указывают на неисправность синхронизатора 16JS200T-1701040?
Делитель (SPLITER) не переключает половинку или выбивает её при движении, металлическая стружка в масле КПП.
Это оригинальная деталь?
Да, оригинальная деталь SHAANXI FAST GEAR. Полностью соответствует посадочным размерам.
Диагностика
Частые неисправности
Типичные поломки и рекомендации по устранению для узлов, где применяется эта запчасть.
Делитель не переключает половинку (SPLITER)
Делитель не переключает половинку. Причина — износ фрикционных конусов блокирующих колец или недостаточное давление пневмоцилиндра делителя.
Рекомендации: Проверить давление в пневмосистеме. Заменить синхронизатор 16JS200T-1701040. Проверить пневмоцилиндр и ЭМ-клапан делителя.
Делитель выбивает половинку при движении
Делитель выбивает половинку при движении или под нагрузкой. Причина — износ зубьев замка муфты синхронизатора.
Рекомендации: Заменить синхронизатор 16JS200T-1701040. Проверить вилку делителя и шток переключения.
Металлическая стружка в масле КПП в зоне делителя
Металлическая стружка в масле КПП. Причина — разрушение зубьев блокирующего кольца или муфты синхронизатора.
Рекомендации: Промыть КПП, заменить масло. Заменить синхронизатор 16JS200T-1701040.
