Синхронизатор демультипликатора 12JS160T-1707140
- Наличие
- В наличии
- Дата обновления
- обновлено
- Код товара
- код в системе: DCP-7001
Описание
Что важно знать о детали

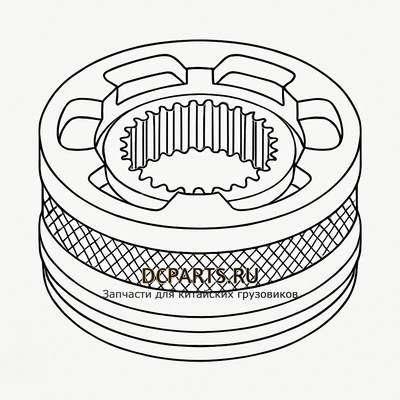

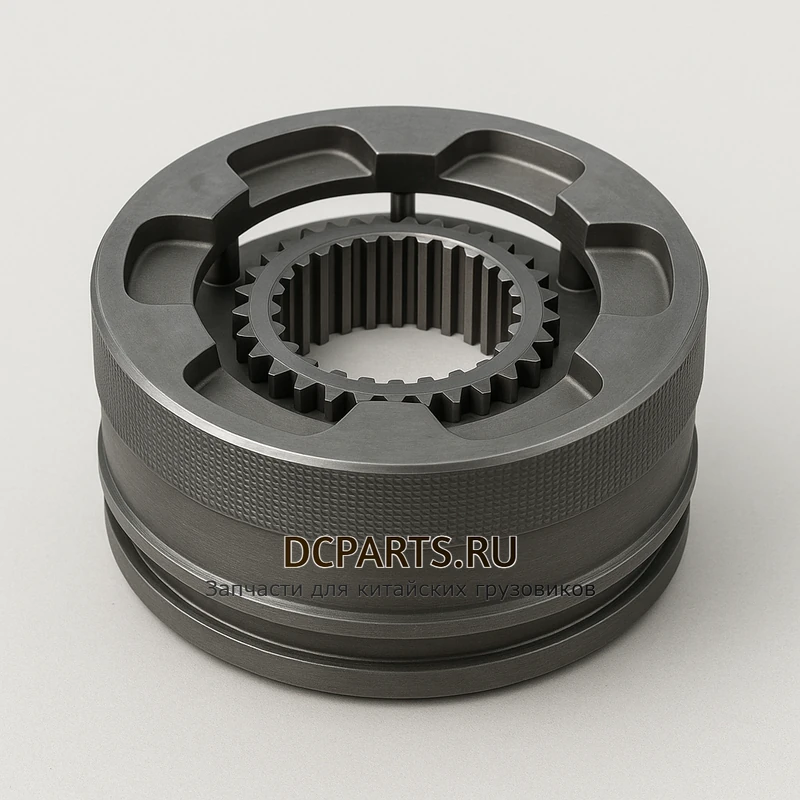

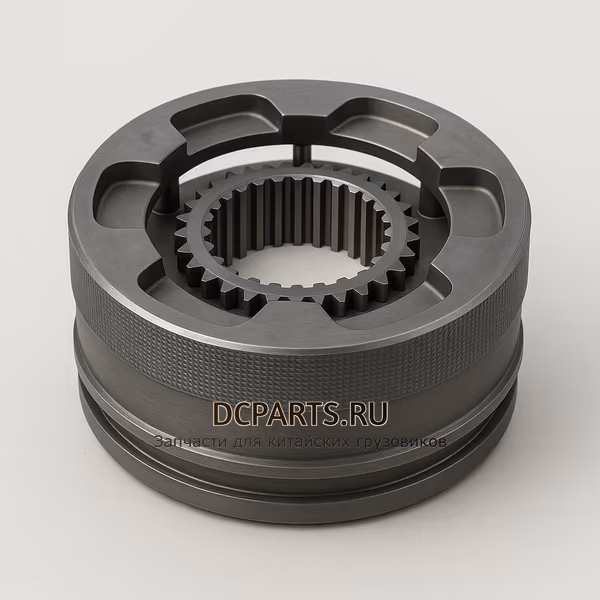

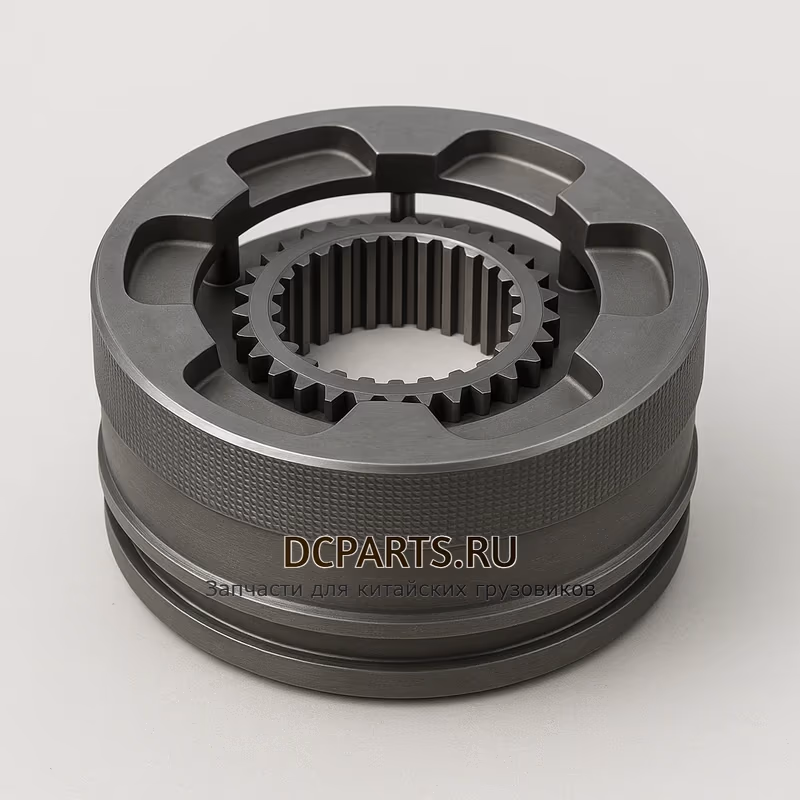

Синхронизатор демультипликатора 12JS160T-1707140 для КПП 12JS200TA
Синхронизатор демультипликатора 12JS160T-1707140 — оригинальная запчасть производства SHAANXI FAST GEAR, отвечающая за плавное включение пониженного и повышенного диапазона (демультипликатора) в 12-ступенчатой коробке передач. Установка узла в составе планетарной передачи демультипликатора обеспечивает удвоение количества передач (с 6 механических до 12) без ударных нагрузок на шестерни.
Применяемость
Синхронизатор 12JS160T-1707140 устанавливается на следующие модели коробок передач Shaanxi Fast Gear:
- 12JS160TA;
- 12JS180T, 12JS180TA;
- 12JS200T, 12JS200TA, 12JS200TA-МАЗ (G3077);
- 9JS200TA;
- 16JS200TA.
Эти КПП широко применяются на грузовиках китайского производства: SHACMAN (Шакман), SHAANXI (Шанкси), HOWO, FAW, DONG FENG, FOTON, CAMC, BAW, JAC, а также на МАЗ в комплектациях с двигателями ЯМЗ-7511 / ЯМЗ-651 (мощностью до 420 л.с., с крутящим моментом до 2000 Н·м). Аналоги по каталогу: 12JS160T-1707142, 12JS160T-1707143, для коробок 12JSD160T — 12JSD160T-1707140 / 12JSD160T-1707143-1.
Технические характеристики
| Артикул | 12JS160T-1707140 |
| Производитель | SHAANXI FAST GEAR (оригинал) |
| Назначение | Синхронизатор демультипликатора выходного вала КПП |
| Материал | Закалённая легированная сталь |
| Наружный диаметр | 197 мм |
| Внутренний диаметр | 76 мм |
| Толщина | 76 мм |
| Количество внутренних шлицов | 18 |
| Количество наружных шлицов | 31 |
| Вес | 5700 г |
| Габариты упаковки | 220 × 220 × 80 мм |
| Количество в КПП | 1 шт. |
Признаки неисправности
Синхронизатор демультипликатора испытывает наибольшие нагрузки при переключении диапазонов и часто подвергается износу при ударных переключениях с недожатой педалью сцепления. Признаки износа: хруст и удар при переключении пониженного/повышенного ряда, выбивание диапазона под нагрузкой, рывки при движении. Замена производится только при разборке КПП с обязательной заменой расходных деталей демультипликатора.
Применяемость
Где стоит эта деталь
Запчасть устанавливается на эти модели КПП. Кликните на схему, чтобы увидеть точное место установки в каталоге.
FAQ
Частые вопросы о товаре
Подборка ответов помогает быстрее ориентироваться в каталоге и оформить заказ без звонков в поддержку.
Что такое демультипликатор в КПП Fast Gear?
Демультипликатор — это планетарный редуктор, установленный на выходном валу КПП. Переключается между пониженным и повышенным диапазонами, удваивая число передач (например, в 12JS200TA это даёт 12 вперёд + 2 назад). Синхронизатор 12JS160T-1707140 обеспечивает плавное переключение этих диапазонов.
На какие модели КПП подходит синхронизатор 12JS160T-1707140?
Синхронизатор подходит для КПП Shaanxi Fast Gear 12JS160TA, 12JS180T, 12JS180TA, 12JS200T, 12JS200TA, 12JS200TA-МАЗ (G3077), а также 9JS200TA и 16JS200TA.
На каких марках грузовиков эти КПП встречаются?
12JS200TA и схожие коробки устанавливаются на тяжёлые тягачи и самосвалы SHACMAN, SHAANXI, HOWO, FAW, DONG FENG, FOTON, CAMC, BAW, JAC. Модификация 12JS200TA-G3077 штатно идёт на МАЗ с двигателями ЯМЗ-7511 и ЯМЗ-651.
Сколько синхронизаторов демультипликатора в одной КПП?
В КПП 12JS200TA и аналогичных коробках установлен 1 синхронизатор демультипликатора 12JS160T-1707140 — он работает на оба диапазона при перемещении муфты.
Чем этот синхронизатор отличается от 12JSD160T-1707140?
12JS160T-1707140 предназначен для классических КПП серии 12JS, 12JSD160T-1707140 — для усиленных КПП серии 12JSD с более высоким крутящим моментом. Синхронизаторы не взаимозаменяемы из-за разных посадочных размеров и количества шлицов.
Какие аналогичные артикулы существуют?
В каталогах Fast Gear встречаются взаимозаменяемые обозначения: 12JS160T-1707142, 12JS160T-1707143 (разные производственные партии с идентичными размерами). Для усиленных КПП 12JSD160T используются отдельные артикулы 12JSD160T-1707140 и 12JSD160T-1707143-1.
Какой крутящий момент выдерживает КПП 12JS200TA?
КПП 12JS200TA рассчитана на крутящий момент двигателя до 2000 Н·м. Модификация 12JS200TA-G3077 работает с двигателями ЯМЗ-7511 мощностью до 420 л.с., 16JS200TA — 16-ступенчатая версия для более тяжёлых применений.
Диагностика
Частые неисправности
Типичные поломки и рекомендации по устранению для узлов, где применяется эта запчасть.
Хруст и удар при переключении диапазонов (пониженный/повышенный ряд)
Износ конусных поверхностей блокирующих колец, муфты переключения или зубьев ступицы. При переключении повышенного/пониженного ряда слышен хруст, ощущается удар в трансмиссии.
Рекомендации: Снять КПП, разобрать демультипликатор. Заменить синхронизатор 12JS160T-1707140 в сборе с блокирующими кольцами. Обязательно проверить вилку переключения и выходной вал.
Выбивание диапазона под нагрузкой
Повышенный или пониженный ряд самопроизвольно выключается при движении, особенно в гору или при разгоне. Износ зубьев муфты, изгиб вилки переключения или ослабление фиксатора пневмоцилиндра.
Рекомендации: Комплексный ремонт демультипликатора: заменить синхронизатор, проверить вилку и пневмоцилиндр управления. Эксплуатация с выбивающимся диапазоном опасна — может привести к разрушению блока демультипликатора.
Рывки и вибрации при движении в повышенном диапазоне
Неполное включение синхронизатора из-за износа зубьев, рваная работа планетарной передачи демультипликатора. Ощущается вибрация или рывки при равномерном движении.
Рекомендации: Диагностировать планетарный ряд демультипликатора, проверить зазор и состояние синхронизатора. При необходимости заменить 12JS160T-1707140 и сопряжённые детали.
